射频芯片

HCD9802SL

产品描述：
在线订购

详情说明
HCD9802SL是应用于13.56MHz非接触式通信中高集成读卡IC系列中的一员。该读卡IC系列利用了先进的调制和解调概念，完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。
HCD9802SL支持ISO14443A所有的层。
内部的发送器部分不需要增加有源电路就能够直接驱动近操作距离的天线（100mm）。
接收器部分提供一个坚固而有效的解调和解码电路，用于ISO14443A兼容的应答器信号。
数字部分处理ISO14443A帧和错误检测（奇偶＆CRC）。此外，它还支持快速CRYPTO1加密算法用于验证MIFARE系列产品。
方便的并行接口可直接连接到任何8位微处理器，这样给读卡器/终端的设计提供了极大的灵活性。

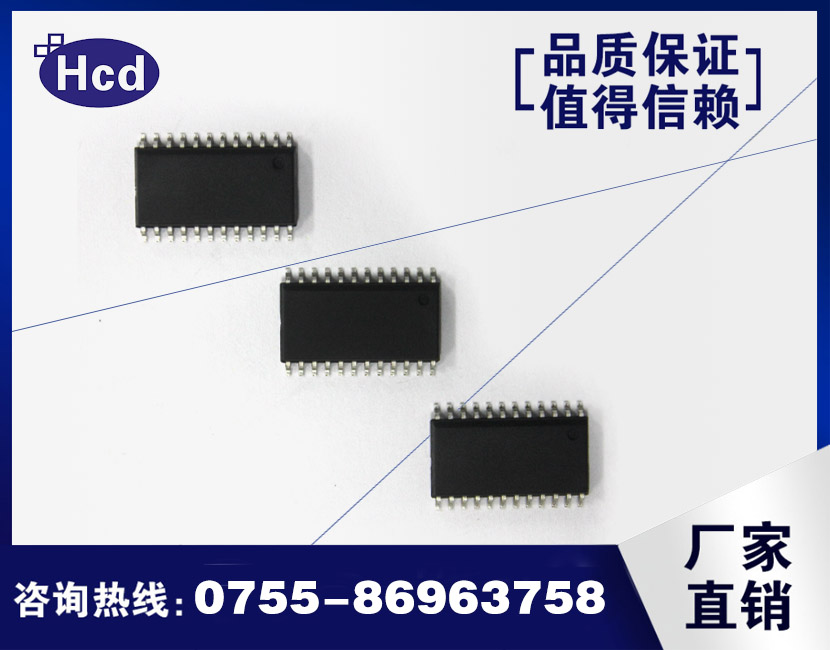

封装为：SOP24
兼容：FM1702SL
高集成度模拟电路用于卡应答的解调和解码；
缓冲输出驱动器使用最少数目的外部元件连接到天线；
近距离操作（可达100mm）；
用于连接13.56MHz石英晶体的快速内部振荡器缓冲区；
时钟频率监视；
带低功耗的硬件复位；
软件实现掉电模式；
并行微处理器接口带有内部地址锁存和IRQ线；
自动检测微处理器并行接口类型；
易用的发送和接收FIFO缓冲区；
支持防冲突过程；
面向位和字节的帧；
唯一的序列号；
芯片内时钟电路；
支持MIFARE PRO和ISO14443A；
支持MIFARE Clasic；
Crypto1以及可靠的内部非易失性密匙存储器；
支持MIRFARE有源天线；
应用场景
门禁考勤控制
电子消费机
产品安防系统
